Kontrol Temperatur (Suhu) dengan ATmega16

Teknik kontrol otomatis yang sudah kita pelajari (bagi yang belum, tanya ke yang sudah belajar ya) akan kita praktekan. Mulai dari yang sederhana. Mengatur atau mengontrol suhu secara otomatis. Menggunakan mikrokontroler ATmega16 (bagi penggemar ATmega8535 juga no problem), sensor suhu LM35 dan sebuah relay untuk actuator ke pemanas (heater).

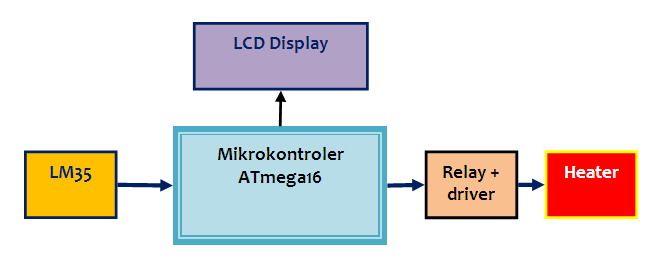

Bagan Kontrol Suhu Otomatis

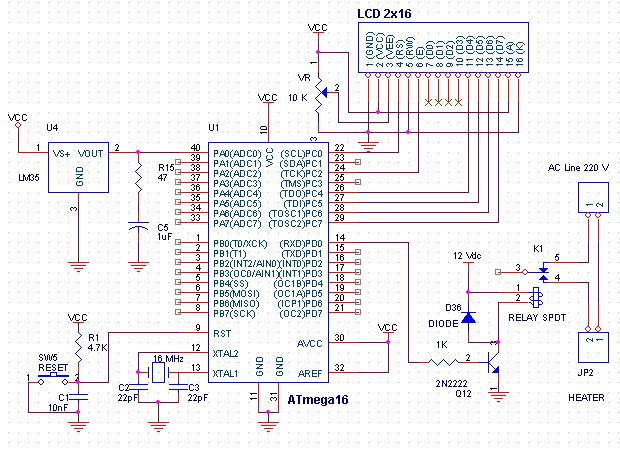

Skematik Kontrol Suhu Otomatis

Master Mikrokontroler

Program dengan BASCOM-AVR :

$regfile = “m16def.dat”
$crystal = 16000000
Config Lcdpin = Pin , Rs = Portc.0 , E = Portc.2 , Db4 = Portc.4
Config Lcdpin = Pin , Db5 = Portc.5 , Db6 = Portc.6 , Db7 = Portc.7
Config Lcd = 16 * 2
Cursor Off
Relay Alias Portd.0
Ddrd.0 = 1
Relay = 0
Config Adc = Single , Prescaler = Auto , Reference = Avcc
Dim W As Word , Volt As Word , Temp As Word
Dim Ch As Byte , Sp_uper As Byte , Sp_lower As Byte
Start Adc
99 proyek arduino
Cls
Sp_uper = 45
Sp_lower = 40
Do
W = Getadc(0)
Volt = W * 5
Temp = Volt / 10
Temp = 50
Locate 1 , 1
Lcd “Suhu=” ; Temp ; Chr(&Hdf) ; “C”
If Temp > Sp_uper Then
    Relay = 0
    Locate 2 , 1
    Lcd “HEATER OFF”
Elseif Temp < Sp_lower Then
   Relay = 1
   Locate 2 , 1
    Lcd “HEATER ON “
End If
Wait 1
Loop
End

Aplikasi Mikrokontroler

Untuk Set Point pada program ini dibuat antara 40 – 45 derajat Celcius. Anda dapat menggantinya sendiri sesuai kebutuhan. Cukup ganti nilai variabel dari :
Sp_uper = 45
Sp_lower = 40
Kalau mau lebih advanced lagi, isi set point-nya melalui keypad, sehingga lebih fleksibel

OK, met berkreasi …..
