Seri Pemrograman Arduino : “Traffic Light Simulator”

Lama tidak posting aplikasi Arduino ya. Sekedar penyegaran kita bikin aplikasi sederhana saja : Traffic Light Simulator (bukan simulator yang sedang diramein polisi vs kpk lho..). Gampangnya ngontrol nyala ‚Äď padam LED yang disusun seperti di lampu merah sebuah perempatan.

Sistem Traffic Light Sederhana

Kalau orang jawa (jogja) biasanya menyebutnya dengan bangjo (abang ijo, abang = merah, ijo = hijau, kuningnya gak kedaftar, hehe..).

proyek arduino murahRangkaiannya sederhana, 12 LED warna ‚Äď warni : merah kuning hijau.

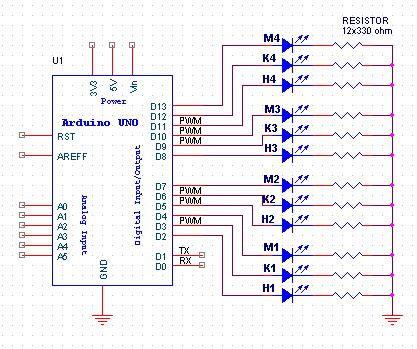

Rangkaian Traffic Light

Programnya saya buat dengan Arduino versi 023 dengan menambahkan library LED.

Program lengkap :
#include
byte i;
//array 12 lampu LED
LED led[12] = { LED(2), LED(3), LED(4), LED(5), LED(6) ,LED(7), LED(8),LED(9),LED(10), LED(11), LED(12), LED(13)};
//konstanta penanda lampu LED
const byte H1=0; const byte K1=1; const byte M1=2;
const byte H2=3; const byte K2=4; const byte M2=5;
const byte H3=6; const byte K3=7; const byte M3=8;
const byte H4=9; const byte K4=10; const byte M4=11;

void setup(){
 for(i=0;i<12;i++) {
led[i].off();
}
 delay(1000);
}

master arduino diskon

void loop(){
   //Lampu H1,M2,M3,M4 =ON
   led[H1].on();
   led[M2].on();
   led[M3].on();
   led[M4].on();
   delay(3000);
 //Lampu K1,M2,M3,M4 =ON
   led[H1].off();
   led[K1].on();
   delay(2000);
//Lampu M1,H2,M3,M4 =ON
   led[K1].off();
   led[M2].off();
   led[M1].on();
   led[H2].on();
   delay(3000);
//Lampu M1,K2,M3,M4 =ON
   led[H2].off();
   led[K2].on();
   delay(2000);
//Lampu M1,M2,H3,M4 =ON
   led[K2].off();
   led[M2].on();
   led[M3].off();
   led[H3].on();
   delay(3000);
//Lampu M1,M2,K3,M4 =ON
   led[H3].off();
   led[K3].on();
   delay(2000);
//Lampu M1,M2,M3,H4 =ON
   led[K3].off();
   led[M3].on();
   led[M4].off();
   led[H4].on();
   delay(3000);
//Lampu M1,M2,M3,K4 =ON
   led[H4].off();
   led[K4].on();
   delay(2000);
   led[K4].off();
   led[M1].off();
}

Hasilnya :

Selamat mencoba !
