Serial Komunikasi Mikrokontroler dengan Virtual Terminal

Wah wis suwe banget ra nulis perkoro mikrokontroler …
Ngerti to dab artine ? hehe.. kurang lebih begini, sudah lama tidak posting. Gitu aja sih…
Ok, sekarang kita akan mencoba komunikasi serial mikrokontroler menggunakan simulator. Ya apalagi kalau bukan pak proteus.

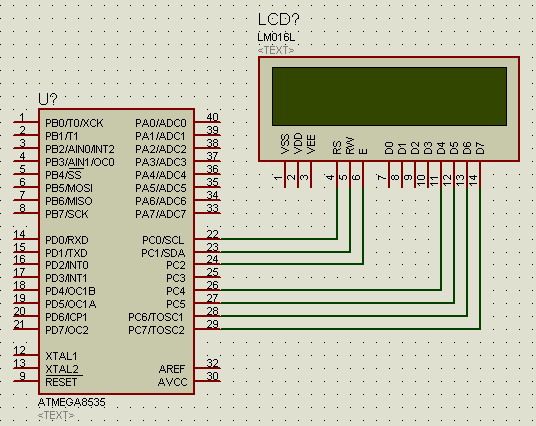

Jalankan proteus, tempatkan mikrokontroler AVR ATmega8535 dan LCD 2×16 (LM016). Hubungkan dengan PORTC.

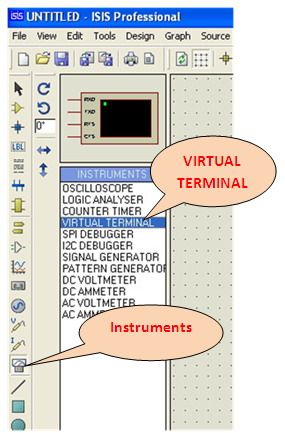

Selanjutnya tambahkan VIRTUAL TERMINAL. Dari Virtual Instruments Mode –> VIRTUAL TERMINAL.

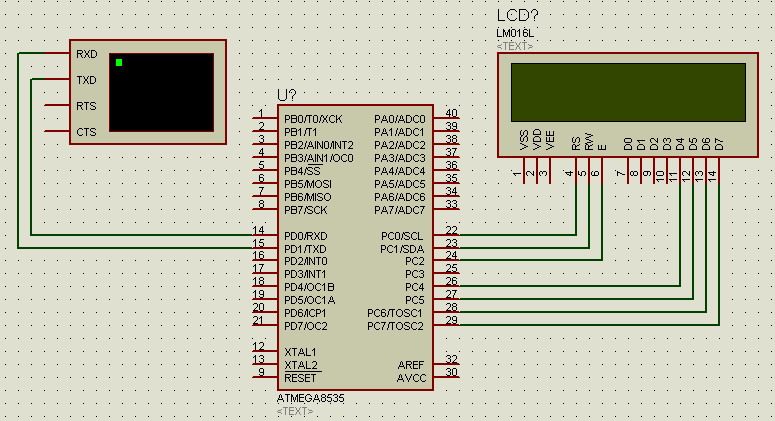

Selanjutnya koneksikan ke port serial mikrokntroler. Kemana lagi kalau bukan ke pin RXD (PORTD.0) dank e pin TXD (PORTD.1). cara koneksinya : pin RXD Virtual Terminal RXD mikro.

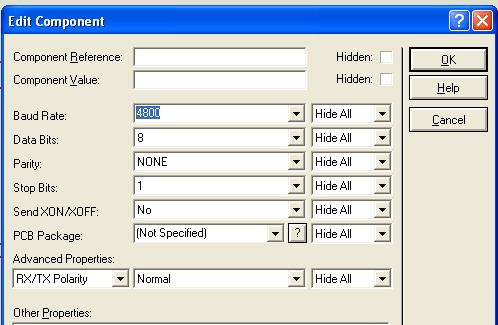

Seting baud rate menjadi 4800 bps. Klik kanan VIRTUAL TERMINAL kemudian klik kiri. Muncul dialog box. Ganti 9600 dengan 4800. Trus klik OK.

Waktunya coding….
Pakai CodeVisionAVR dengan frekuensi osilator 1 MHz.

#include <mega8535.h>
#include <alcd.h>
#include <stdio.h>
char c;

mikrokontroler diskonvoid main()
{
  lcd_init(16);
  lcd_clear();
  lcd_putsf(“Serial Comm”);
  lcd_gotoxy(0,1);
  lcd_puts(“Data=”);
  UBRRH=0x00;
  UBRRL=0x0C;
  UCSRB=0b00011000;
  UCSRC=0b10000110;
  printf(“Press any key\n\r”);
  while(1)
  {
    c=getchar();
    lcd_gotoxy(5,1);
    lcd_putchar(c);

  }
}

Sudah di-compile ? Saatnya mencoba.
Klik kiri pada ATmega8535 kemudian klik kanan. Pilih program *.hex yang tadi dibuat. Trus OK. Jalankan :



Tekan sembarang tombol. Misalnya tombol ‘1’ maka pada LCD akan muncul “Data=1” dst..



Ok, mau pengen belajar pemrograman mikrokontroler dengan Bahasa C ? Pakai CodeVisionAVR ? Gampang, pakai ini aja : “Pinter Mikro Tanpa Kursus”
